07.06’24

Схема подключения бака для воды

Что такое расширительный бак
Принцип действия
Правила выбора
  Объём ёмкости
  Способ установки
Правила монтажа

Что такое расширительный бак

Расширительный бак — это металлическая ёмкость открытого или закрытого типа, которая обязательно включается в отопительный контур.

Открытые баки встраиваются только в самотечные контуры, поэтому используются достаточно редко. Они имеют цилиндрический либо прямоугольный корпус с тремя патрубками. Один из них находится в средней части ёмкости и предназначен для контроля уровня воды. Два других расположены в нижней части и служат для обеспечения циркуляции теплоносителя: через первый жидкость поступает в резервуар, через второй стекает в систему отопления.

Закрытый расширительный бак представляет собой гидропневматический сосуд с эластичной мембраной, которая разделяет жидкую и газовую среды. Эти устройства монтируются в замкнутых контурах водяного отопления зданий с целью:

  • поддержки стабильного давления;
  • компенсации теплового расширения теплоносителя;
  • защиты жидкости в трубах и радиаторах от влияния атмосферного кислорода.

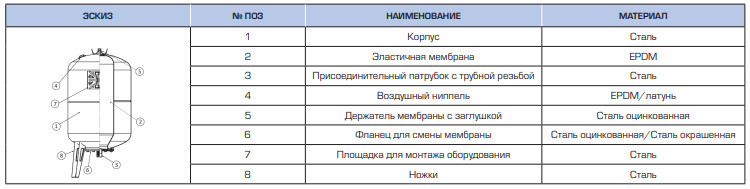

Комплектация расширительного бака

Такие устройства состоят из стального корпуса, разделённого эластичной мембраной на две части. Также в конструкции предусмотрены: держатель мембраны с заглушкой, присоединительный патрубок, фланец для замены мембраны, воздушный ниппель, ножки. Монтаж оборудования выполняется на специальной площадке, которая также входит в комплектацию. В некоторых моделях вместо фланцевой конструкции может быть установлена несъёмная диафрагменная мембрана.

Принцип действия

Для качественного отопления теплоноситель должен быть нагрет до высоких температур — порядка 70 °С при -15 °С на улице и около 90 °С при сильных морозах. В процессе нагрева жидкость, поступающая в контур, расширяется, в результате чего в трубопроводе и радиаторах возрастает давление. Если его не снизить, это может привести к разрушению соединительных узлов и повреждению самого оборудования. Поэтому в схему и включают расширительный бак.

Так как открытые ёмкости используются только в самотечных контурах, их нужно устанавливать в максимально высокой точке, например на чердаке частного дома. Теплоноситель, вытесненный избыточным давлением из трубопровода, поднимается по трубе, попадая в расширительный резервуар. По мере снижения давления жидкость возвращается в трубы.

У контура с открытым бачком есть особенность — необходимость регулярной проверки уровня теплоносителя из-за его испарения. Если жидкости будет недостаточно, это может привести к завоздушиванию системы.

Принцип действия мембранного бака несколько отличается от схемы, приведённой выше. В пространство между мембраной и корпусом через воздушный ниппель заранее закачивается воздух. Это позволяет создать в системе гидростатическое давление, необходимое для правильной работы оборудования.

По мере нагрева жидкости и её расширения образуется избыток теплоносителя. Внутренняя полость мембраны заполняется водой или другой жидкостью из присоединённого к резервуару трубопровода. В результате мембрана растягивается, а воздух, закачанный в ёмкость, сжимается.

Этот процесс можно сравнить с движением поршня, в роли которого выступают излишки воды либо антифриза. При понижении температуры происходит падение давления в системе, что позволяет сжатому воздуху вытолкнуть накопленную жидкость обратно в отопительный контур.

Правила выбора

Первое, на что нужно обратить внимание, — что именно вы покупаете: расширительный бак или гидроаккумулятор. Эти два устройства часто путают даже продавцы. Но они не одно и то же!

Гидроаккумулятор — это тоже гидропневматический бак, но предназначенный для установки во внутренних системах холодного хозяйственно-питьевого или горячего водоснабжения. Использовать его вместо расширительной ёмкости нельзя!

Объём ёмкости

Если резервуар будет установлен в частном доме, то для расчёта его объёма необязательно использовать сложные формулы. Можно вычислить приблизительный литраж и выбрать соответствующее устройство, округлив результат в большую сторону. Чтобы узнать, какая вместимость должна быть у расширительной ёмкости, достаточно умножить объём жидкости, циркулирующей в контуре, на 10%.

Например, для работы отопительного контура требуется 100 литров жидкости. Значит, объём расширительного резервуара должен быть не меньше 10 литров. Обычно производители выпускают устройства объёмом 5, 8, 12 л и более. Следовательно, в нашем примере владельцу дома придётся устанавливать ёмкость на 12 л.

При выборе устройства также нужно обращать внимание на диаметр патрубков. У ёмкостей на 5–24 л он обычно равен 3/4", у резервуаров на 50–150 л — 1”. Однако могут быть и другие технические решения. Посмотреть эту информацию можно либо в паспорте изделия, либо в руководстве по эксплуатации.

На стадии проектирования можно рекомендовать использовать специальные компьютерные программы, которые визуализируют процесс движения теплоносителя, в том числе в расширительном баке. Такие программы достаточно сложные, поэтому моделирование могут выполнять только специалисты с соответствующей квалификацией.

Способ установки

Монтаж расширительных ёмкостей объёмом до 200 литров желательно выполнять так, чтобы теплоноситель поступал в них сверху вниз. Такое решение позволяет исключить попадание воздуха внутрь мембраны.

Второй важный момент, на который нужно обратить внимание, — место установки. Специалисты ROMMER рекомендуют выбирать для этой цели точку наименьшего расчётного давления.

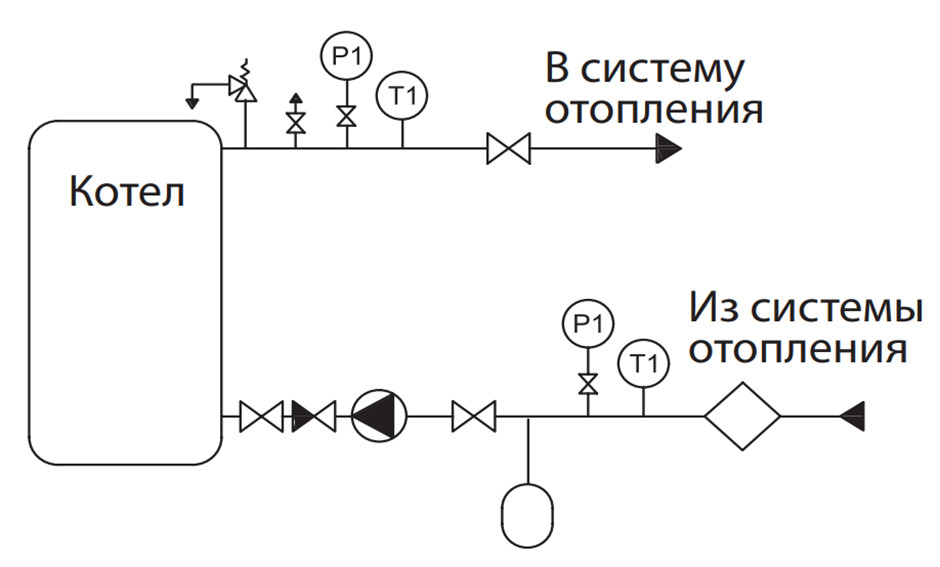

Схема подключения расширительной ёмкости в контур отопления показана на рисунке ниже.

Комплектация расширительного бака

Напомним, что для систем холодного и горячего водоснабжения вам потребуется другое устройство — гидроаккумулятор.

Правила монтажа

Чтобы монтаж был выполнен должным образом, эту процедуру нужно доверить профильным специалистам. До начала установки с помощью манометра проверяется давление газовой подушки. Оно не должно отклоняться от заводских показателей более чем на 20%.

Важно позаботиться о том, чтобы бак был защищён от влияния следующих факторов:

  • атмосферных воздействий;
  • механических повреждений;
  • вибраций.

Для подключения оборудования подготавливают ровную прочную горизонтальную площадку. Это позволяет гарантировать устойчивость устройства в процессе эксплуатации и равномерность распределения нагрузки. Ещё одно обязательное требование — доступность для техобслуживания.

Автор статьи
Константин Константиновский
